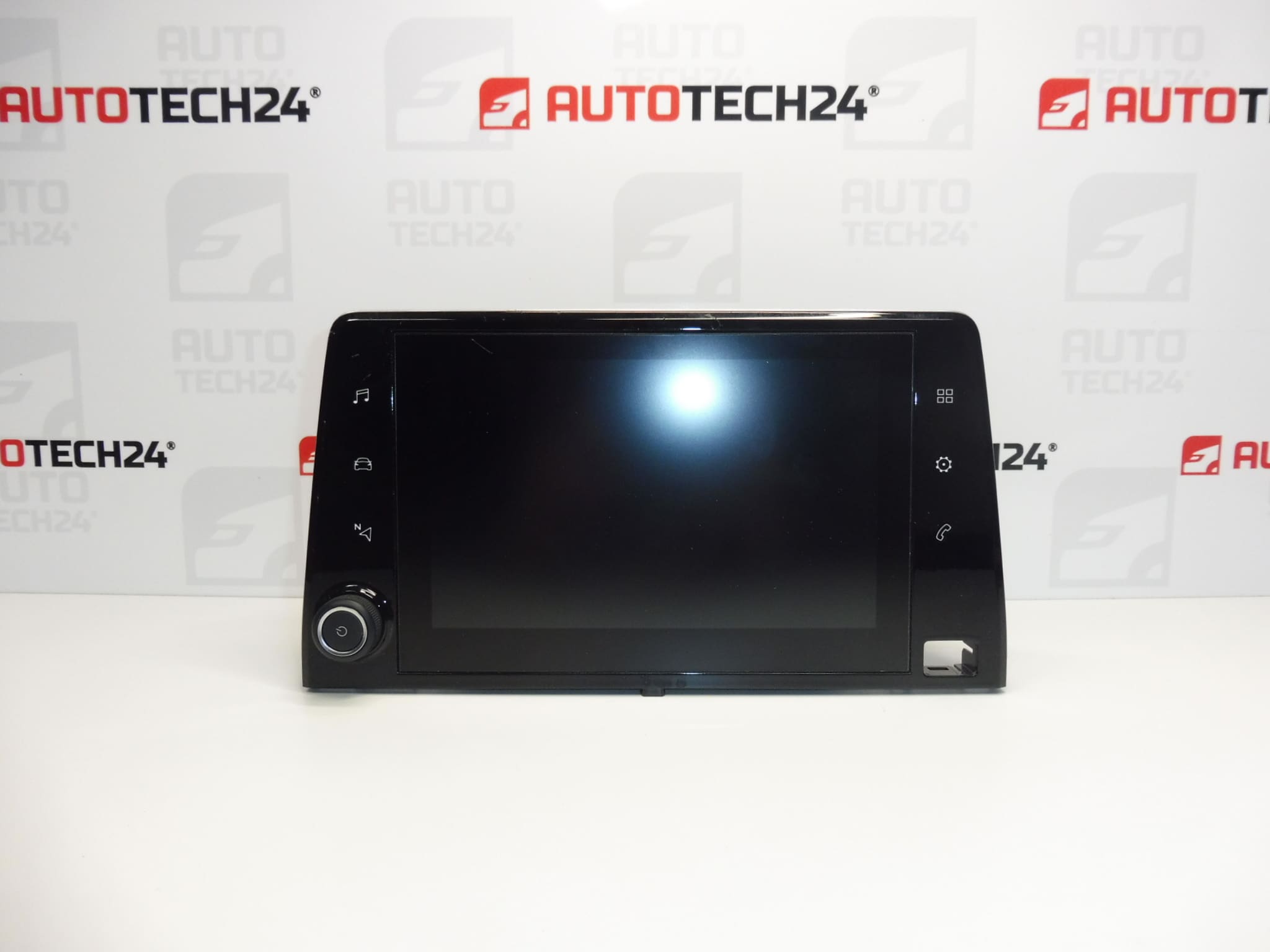

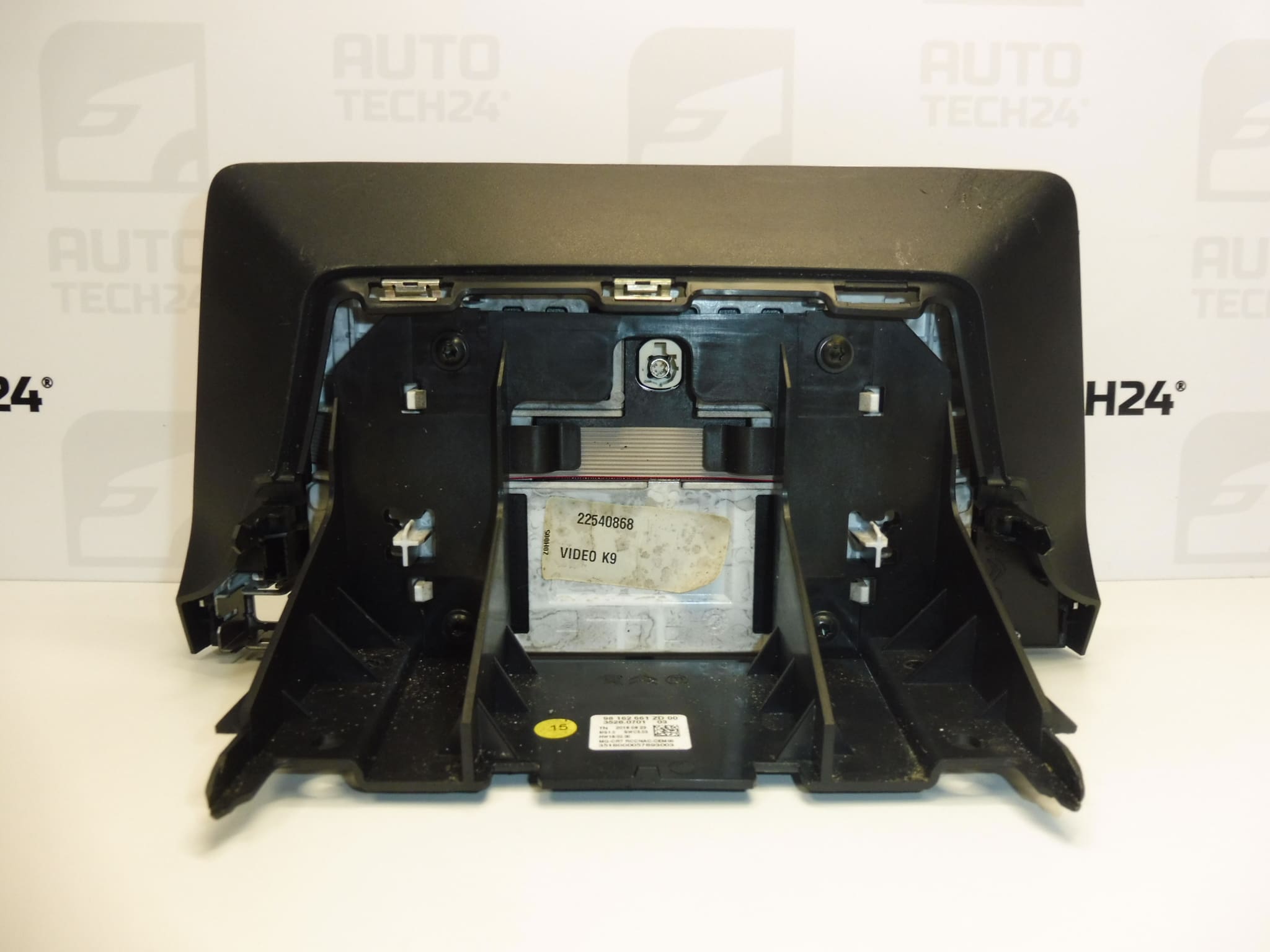

Ecrã do computador do rádio Citroën Peugeot Opel 98162661ZD

Descrição

Ecrã de vídeo multifunções para veículos do grupo Stellantis
Algumas funções podem necessitar de inicialização através de diagnóstico

Descrição da peça

O ecrã do rádio e do computador de bordo 98162661ZD usado é um ecrã multifunções para os veículos Citroën, Peugeot e Opel indicados abaixo. Serve para apresentar informações do sistema de bordo correspondente; o conjunto específico de funções depende do equipamento e da versão do veículo.

Se o ecrã atual apresentar uma imagem ilegível, falhas de visualização ou estiver danificado, a substituição do ecrã poderá ser uma solução adequada, após confirmação da causa da avaria. Ao escolher, compare os números de produto, os conectores e a versão da peça original. Após a montagem, poderá ser necessário inicializar algumas funções através de diagnóstico.

Informações técnicas

• Fabricante: Stellantis – de acordo com os dados fornecidos.
• Modelo: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT PARTNER III | PEUGEOT RIFTER.
• Tipo de peça: ecrã de vídeo multifunções / ecrã do rádio e do computador de bordo.
• Estado: peça automóvel usada.
• Número de produto principal: 98162661ZD.
• Outros números: 9828422080, 9830426480.
• Colocação em funcionamento: algumas funções podem necessitar de inicialização através de diagnóstico.

Códigos de produto

• Códigos de produto: 98162661ZD, 9828422080, 9830426480.

Os números são indicados nos dados deste produto. O facto de o modelo do veículo ser o mesmo não garante a compatibilidade com todas as variantes do ecrã; também é importante que a versão seja correspondente e compatível com o sistema eletrónico de bordo.

Recomendações de montagem

Em geral, aplicam-se as seguintes indicações a este tipo de peça: o procedimento seguinte é um guia geral para a substituição de um ecrã automóvel. A desmontagem exata dos revestimentos, o método de fixação e eventual inicialização dependem do modelo específico e do equipamento do veículo. Siga o procedimento de assistência do fabricante.

1) Antes da montagem

• Compare as referências da peça original e da peça de substituição, o formato da caixa, os pontos de fixação e o número e tipo de conectores.
• Inspecione o ecrã, a caixa, os suportes e os contactos. Verifique se há fissuras, deformações, oxidação ou sinais de humidade.
• Comece por excluir uma avaria na alimentação elétrica, na cablagem ou no sistema associado. A falta de imagem pode não ser causada pelo próprio ecrã.
• Se possível, registe as definições originais e os sintomas da avaria para comparação posterior.

2) Ferramentas e materiais necessários

• Ferramentas de plástico para desmontar cuidadosamente os revestimentos.
• Ferramentas manuais adequadas aos elementos de fixação utilizados.
• Base macia e limpa, pano para ecrãs e proteção para as superfícies circundantes.
• Equipamento de diagnóstico adequado para verificar o sistema e, se necessário, inicializar as funções.

3) Procedimento de montagem passo a passo

1. Estacione o veículo em segurança e desligue a ignição e os equipamentos elétricos.
2. Aguarde que os sistemas eletrónicos entrem em modo de repouso e desligue a bateria de acordo com o procedimento do fabricante do veículo.
3. Proteja as superfícies circundantes para evitar riscos durante os trabalhos.
4. Solte os revestimentos necessários para aceder ao ecrã, de acordo com o procedimento de assistência. Não force as molas de fixação.
5. Solte a fixação do ecrã original e puxe-o cuidadosamente para fora, sem esticar a cablagem.
6. Registe o encaminhamento dos cabos, destrave os conectores e desligue-os segurando pelo corpo, não pelos fios.
7. Verifique o estado dos conectores e da cablagem. Resolva eventuais danos antes de ligar a peça de substituição.
8. Ligue os conectores correspondentes ao ecrã de substituição e confirme que os respetivos fechos ficam corretamente encaixados.
9. Posicione e fixe o ecrã sem criar tensão. Os cabos não podem ficar entalados nem passar por arestas afiadas. Volte a colocar os revestimentos de acordo com o procedimento de assistência.
10. Restabeleça a alimentação de acordo com as instruções do fabricante, verifique o funcionamento e, se necessário, efetue a inicialização através de diagnóstico.

4) Verificações após a montagem e confirmação do funcionamento

Com o veículo parado, verifique a legibilidade e estabilidade da imagem, a resposta aos comandos disponíveis e a apresentação das funções correspondentes ao equipamento do veículo. Verifique também o comportamento do sistema depois de o desligar e voltar a ligar. Se algumas funções não estiverem disponíveis, verifique as ligações e se é necessária uma inicialização através de diagnóstico. Se efetuar um ensaio de condução, observe apenas o funcionamento normal do sistema; não efetue diagnósticos nem ajustes durante a condução.

5) Erros de montagem mais comuns e como evitá-los

• Escolher apenas com base no nome do veículo: compare também as referências da peça e a sua configuração física.
• Desligar com a alimentação ligada: siga o procedimento prescrito para desligar os sistemas eletrónicos e a bateria.
• Danificar conectores ou molas de fixação: solte primeiro os dispositivos de segurança e utilize ferramentas adequadas.
• Aplicar pressão sobre a superfície do ecrã: manuseie a peça pela caixa e pouse-a sobre uma base macia.
• Não efetuar a inicialização: o funcionamento limitado após a substituição não significa necessariamente que o ecrã esteja avariado; algumas funções podem necessitar de configuração através de diagnóstico.

Motivos pelos quais a peça pode ficar danificada

Entre as possíveis causas de danos nos ecrãs automóveis em geral incluem-se:

• Impacto mecânico ou pressão excessiva sobre o ecrã e a respetiva caixa.
• Humidade e entrada de produtos de limpeza, que podem danificar os componentes eletrónicos ou os contactos.
• Exposição prolongada a temperaturas extremas e envelhecimento dos componentes, que se podem manifestar, por exemplo, através de uma legibilidade reduzida ou falhas de imagem.
• Avarias na alimentação elétrica e sobretensão, que podem afetar os circuitos eletrónicos.
• Desmontagem incorreta, que pode partir os suportes, danificar os conectores ou exercer tensão sobre a cablagem.

Estas causas são gerais e não descrevem o estado da unidade colocada à venda. Antes da substituição, é importante eliminar também eventuais causas externas da avaria, para evitar que danifiquem o ecrã de substituição.
