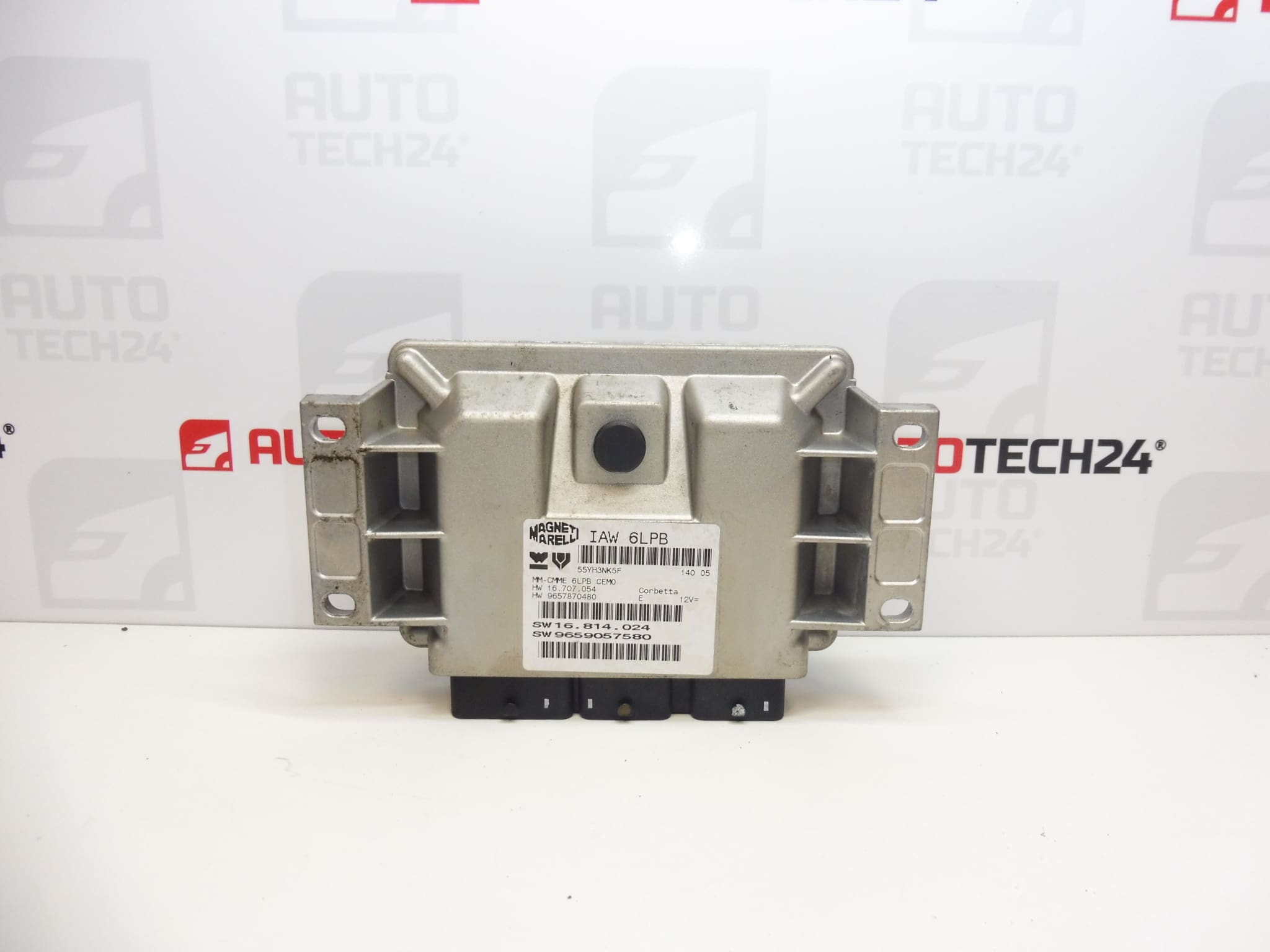

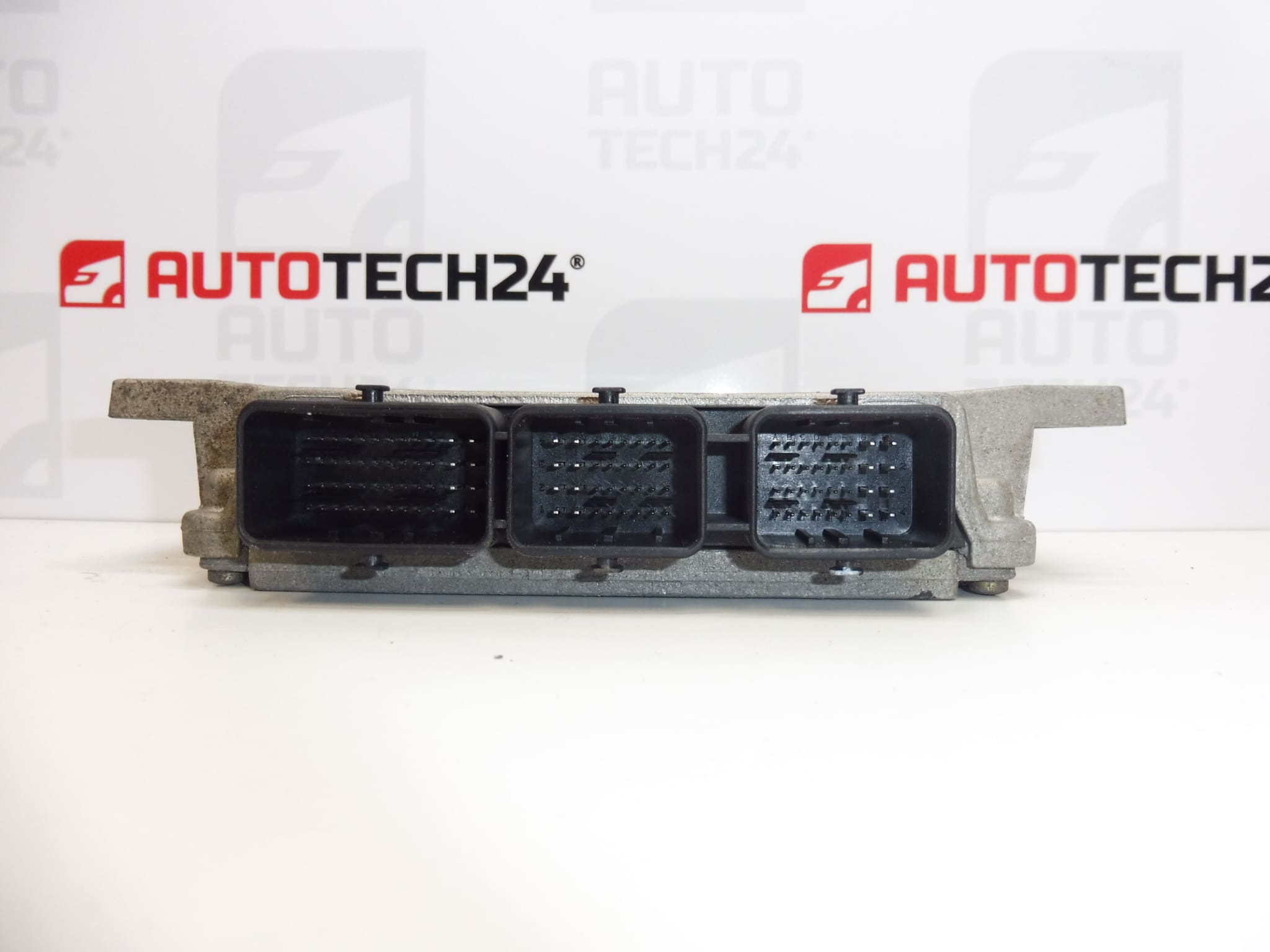

ECU IAW 6LPB 2.0 16V Citroën Peugeot 9657870480 9659057580

Descrição

Unidade de controlo Magneti Marelli IAW 6LPB para veículos Citroën e Peugeot

Descrição da peça

Unidade de controlo da injeção Magneti Marelli IAW 6LPB usada para veículos Citroën e Peugeot com a designação 2.0 16V. A unidade processa os sinais dos sensores e controla o funcionamento da injeção e de outras funções de gestão do motor. Ao substituir uma unidade avariada, é importante que a peça seja da versão correta e que seja adaptada à eletrónica do veículo.

A documentação indica os modelos Citroën C5, Peugeot 307 e Peugeot 407. Para selecionar uma peça de substituição, compare sobretudo os números 9657870480 e 9659057580, a designação da unidade original e a respetiva versão. A correspondência do modelo e da cilindrada, por si só, não é suficiente. A peça usada constitui uma opção para substituir a unidade original, mas é necessário contar com a transferência profissional de dados ou com a inicialização.

Informações técnicas

• Fabricante: Magneti Marelli
• Modelo: Citroën C5, Peugeot 307, Peugeot 407
• Tipo de unidade: IAW 6LPB
• Designação da motorização na documentação: 2.0 16V
• Categoria da peça: unidade de controlo da injeção
• Estado: peça usada
• Outros números: 1943JT, 1943A3, 1942ZR, 1943A2
• Anos e código exato do motor: não indicado

Códigos dos produtos

• Códigos dos produtos: 9657870480, 9659057580, 1943JT, 1943A3, 1942ZR, 1943A2
• Designação do tipo: Magneti Marelli IAW 6LPB

Os códigos indicados servem para identificar e localizar a peça. Ao comparar com a unidade original, tenha também em conta as respetivas versões de hardware e software e os requisitos de adaptação.

Recomendações de montagem

Em geral, aplicam-se as seguintes indicações a este tipo de peça: a substituição da unidade de controlo da injeção exige um diagnóstico e, regra geral, também o tratamento dos dados guardados. O procedimento abaixo é geral; os passos exatos para a desmontagem, o corte da alimentação e a colocação em funcionamento dependem do modelo e da versão específicos do veículo.

1) Antes da montagem

• Comece por confirmar a causa da avaria através de diagnóstico. Sintomas semelhantes podem ser causados por uma alimentação elétrica defeituosa, uma ligação à massa deficiente, cablagem ou um componente ligado.
• Compare os números dos produtos, a designação IAW 6LPB, os dados disponíveis sobre hardware e software, os conectores e os pontos de fixação com a unidade original.
• Verifique a caixa da unidade usada, os pontos de fixação, os conectores e os contactos. Procure sinais de corrosão, humidade, fissuras, pinos dobrados e marcas de sobreaquecimento.
• Determine antecipadamente o método de colocação em funcionamento e assegure uma cópia de segurança dos dados originais, se for possível obtê-los.

2) Ferramentas e materiais necessários

• Ferramentas manuais comuns adequadas à fixação da unidade e das coberturas adjacentes.
• Equipamento de diagnóstico adequado ao veículo em questão e equipamento para clonagem ou inicialização da unidade.
• Multímetro para verificar a alimentação e a ligação à massa.
• Produto adequado para contactos elétricos, panos limpos e proteção contra descargas eletrostáticas durante o trabalho com componentes eletrónicos.
• Fonte de alimentação estabilizada adequada às operações de diagnóstico e programação, de acordo com os requisitos do equipamento utilizado.

3) Procedimento de montagem passo a passo

1. Efetue um diagnóstico inicial, registe as avarias e os dados de identificação disponíveis da unidade original.
2. Verifique os cabos de alimentação e de ligação à massa, bem como a cablagem relacionada. Elimine a causa do dano, se identificada, antes de ligar a unidade de substituição.
3. Se o estado da unidade original o permitir, solicite a leitura e a cópia de segurança dos dados por um profissional. Escolha o método de clonagem ou inicialização.
4. Desligue a ignição, siga o procedimento do fabricante para deixar a eletrónica entrar em modo de repouso e desligue a bateria antes da desmontagem.
5. Aceda à unidade de acordo com o procedimento de assistência específico do veículo. Antes de desligar, registe o encaminhamento da cablagem e a orientação dos conectores.
6. Solte os fechos dos conectores e desligue-os cuidadosamente. Não puxe pelos fios nem faça alavanca sobre os contactos.
7. Desaperte as fixações e retire a unidade original. Verifique o suporte e a zona envolvente, sobretudo se há sinais de infiltração ou danos na cablagem.
8. Prepare a unidade de substituição conforme necessário, de acordo com o método escolhido. Confie a transferência de dados e eventuais intervenções na eletrónica a um profissional.
9. Posicione a unidade de substituição e fixe-a de acordo com as instruções do fabricante do veículo. A cablagem não deve ficar esticada, entalada ou sujeita a esforço contra arestas.
10. Ligue os conectores, assegure devidamente os respetivos fechos e volte a instalar os elementos de proteção desmontados.
11. Ligue a bateria de acordo com o procedimento do fabricante. Se tiver sido escolhida a inicialização, conclua a codificação e a adaptação das chaves necessárias com equipamento de diagnóstico adequado.
12. Verifique a comunicação com a unidade, conclua as operações de diagnóstico prescritas e confirme o funcionamento do motor.

4) Verificações após a montagem e ensaio de condução/verificação do funcionamento

• Verifique a comunicação com a unidade, a autorização de arranque e a conclusão correta da adaptação.
• Verifique o arranque, o funcionamento do motor, a resposta à aceleração e o estado das luzes avisadoras.
• Volte a ler a memória de avarias e avalie eventuais problemas persistentes; não se limite a apagá-los.
• Se o motor funcionar corretamente e o veículo não apresentar avarias que comprometam a segurança, faça um breve ensaio de condução. Em seguida, repita a verificação de diagnóstico.

5) Erros de montagem mais comuns e como evitá-los

• Escolher apenas com base no modelo do veículo: compare também os códigos, a versão da unidade e os requisitos de software.
• Substituir sem eliminar a causa original: antes da montagem, verifique a alimentação, a ligação à massa, a cablagem e os circuitos ligados.
• Ligar com a alimentação ligada: respeite o procedimento do fabricante para desligar a bateria e manusear a eletrónica.
• Danificar os conectores: solte primeiro os fechos e não force se o encaixe estiver incorreto.
• Interromper a programação: assegure uma alimentação estável e uma ligação fiável ao equipamento de diagnóstico.
• Omitir a adaptação: uma unidade usada poderá não permitir o arranque após uma simples ligação mecânica.

Montagem e codificação – importante

• A unidade é usada e está «emparelhada» com o veículo original (VIN/PIN/chaves).
• Opções para a colocar em funcionamento:
  1. Clonagem dos dados da unidade antiga (EEPROM/Flash) – após a clonagem, a unidade é plug and play.
  2. Virginização e posterior inicialização/telecodificação através do DiagBox (eventualmente online) + adaptação das chaves.
• Recomenda-se que o trabalho seja realizado por um profissional com equipamento de assistência PSA (DiagBox/Lexia/PP2000).
• Desligue sempre a bateria antes de desmontar/montar e siga o procedimento do fabricante para evitar danos na unidade.

Motivos pelos quais a peça pode ficar danificada

No caso das unidades de controlo da injeção, os seguintes fatores podem, em geral, causar danos. Não se trata de uma descrição do estado verificado nesta peça específica.

• Humidade e infiltrações: podem provocar corrosão dos contactos e danos na eletrónica interna.
• Sobretensão ou manuseamento incorreto da alimentação: podem danificar circuitos eletrónicos sensíveis.
• Curto-circuito na cablagem ou num componente ligado: pode sobrecarregar os circuitos de saída da unidade.
• Ligação à massa deficiente e ligações soltas: provocam uma alimentação instável e podem causar esforços elétricos.
• Exposição ao calor e vibrações: podem, com o tempo, deteriorar os componentes eletrónicos e as respetivas ligações.
• Intervenções não profissionais: a abertura incorreta da caixa, danos nos conectores ou a interrupção da gravação de dados podem comprometer o funcionamento da unidade.
