Descrição

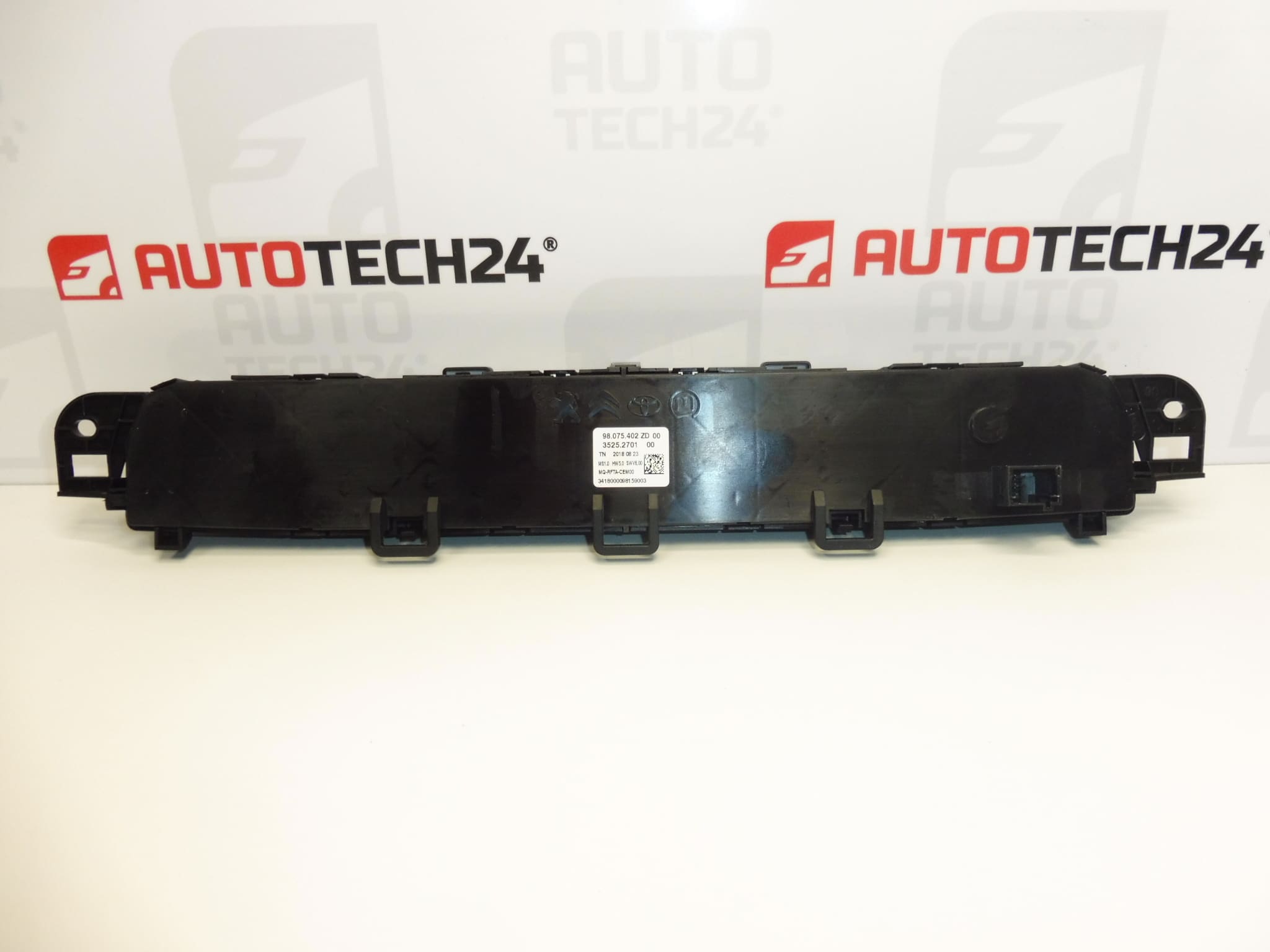

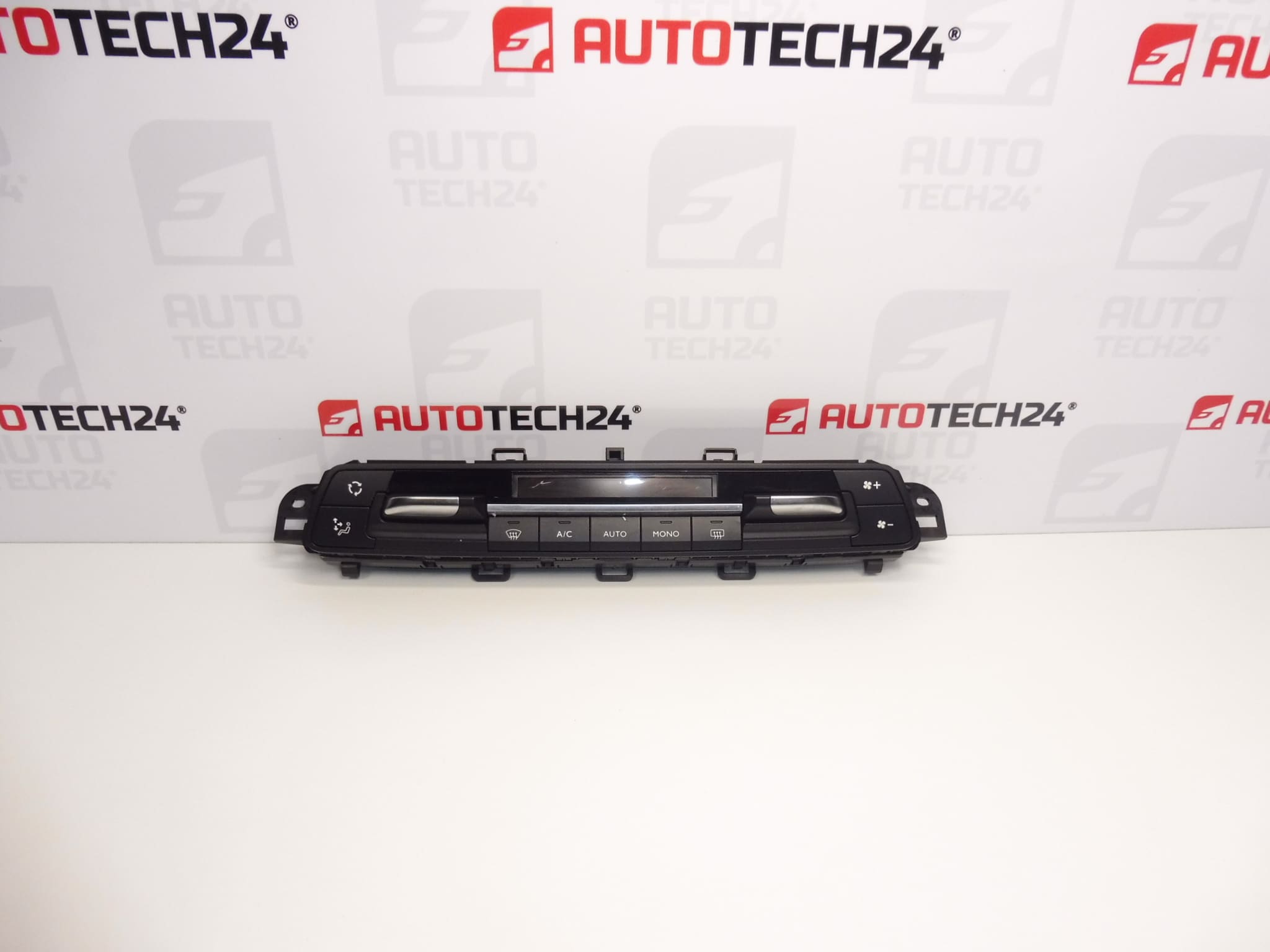

Comando do aquecimento e ar condicionado para Citroën Berlingo K9, Peugeot RIFTER e Opel COMBO
O vidro de proteção do ecrã tem uma pequena fissura; totalmente funcional
Descrição da peça
O comando do aquecimento e ar condicionado 98075402ZD usado destina-se ao controlo do aquecimento e do ar condicionado do veículo. É indicado para os veículos mencionados na documentação: Citroën Berlingo K9, Peugeot RIFTER e Opel COMBO. Ao escolher uma peça de substituição, compare sobretudo o número de produto, a configuração do painel de comando e as ligações com a peça original.
De acordo com a descrição, a peça está totalmente funcional, mas o vidro de proteção do ecrã tem uma pequena fissura. É uma opção para substituir um comando avariado, para clientes que dão prioridade à funcionalidade em vez de um aspeto impecável. Tenha em conta a fissura ao escolher a peça e durante o manuseamento e a montagem.
Informações técnicas
- Fabricante: não indicado; a documentação menciona a designação Stellantis CITROEN PEUGEOT.
- Modelo: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT RIFTER.
- Tipo de peça: comando do aquecimento e ar condicionado.
- Estado: usado, totalmente funcional de acordo com a descrição fornecida.
- Danos visuais: pequena fissura no vidro de proteção do ecrã.
- Outros números: não indicado.
Códigos dos produtos
- Códigos dos produtos: 98075402ZD.
- Modelos de acordo com as etiquetas: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT RIFTER.
O número 98075402ZD é a principal referência para procurar este comando. Ao compará-lo com a peça original, tenha também em conta os conectores, os pontos de fixação e a disposição dos comandos.
Recomendações de montagem
O procedimento seguinte é genérico e aplica-se, normalmente, à substituição de um comando elétrico do aquecimento e ar condicionado. Os passos exatos para desmontar os revestimentos, desligar a alimentação e, eventualmente, efetuar ajustes dependem do modelo e da configuração específicos do veículo. Siga a documentação de assistência do fabricante.
1) Antes da montagem
- Compare o número de produto, o formato do painel, a disposição dos comandos, os conectores e os pontos de fixação com a peça antiga.
- Inspecione a caixa, os suportes e os contactos dos conectores. Verifique se há peças soltas, deformações, oxidação ou sinais de humidade.
- Nesta peça, verifique o estado da fissura no vidro de proteção. Não exerça pressão sobre o vidro nem o utilize como ponto de apoio ao inserir o painel.
- Antes da substituição, verifique se a avaria não é causada pela alimentação elétrica, pela cablagem ou por outra parte do sistema. A substituição do comando poderá não resolver essa causa.
2) Ferramentas e materiais necessários
- Ferramentas de plástico para desmontar os revestimentos sem os danificar.
- Chaves de fendas ou pontas adequadas aos elementos de fixação efetivamente utilizados.
- Lanterna, superfície macia para pousar as peças desmontadas e recipiente para os pequenos elementos de fixação.
- Se necessário, um aparelho de medição adequado e equipamento de diagnóstico para verificar uma avaria elétrica.
3) Procedimento de montagem passo a passo
- Estacione o veículo em segurança, imobilize-o e desligue a ignição e os equipamentos elétricos.
- De acordo com as instruções do fabricante, aguarde que os sistemas eletrónicos entrem em modo de repouso e desligue a bateria seguindo o procedimento prescrito.
- Proteja as superfícies circundantes contra riscos e consulte a documentação de assistência para determinar como está fixado o revestimento.
- Solte cuidadosamente as coberturas necessárias. Não force os clips de plástico nem utilize o ecrã como ponto de apoio para a ferramenta.
- Solte a fixação do comando original e retire-o apenas o suficiente para aceder às ligações elétricas.
- Registe o percurso da cablagem e a posição dos conectores. Desbloqueie as respetivas patilhas e desligue-os puxando pelo corpo do conector, não pelos fios.
- Compare as duas peças lado a lado e inspecione os conectores do veículo. Resolva eventuais danos nas ligações ou na cablagem antes de ligar o comando de substituição.
- Ligue os conectores à peça de substituição sem usar força e confirme que as patilhas ficam corretamente bloqueadas.
- Instale o comando de modo que a cablagem não fique entalada nem esticada. Fixe-o conforme prescrito, sem exercer pressão sobre o vidro de proteção fissurado.
- Volte a montar o revestimento, ligue a bateria de acordo com o procedimento do fabricante e execute eventuais operações exigidas pela documentação de assistência após restabelecer a alimentação.
4) Verificações após a montagem e confirmação do funcionamento
- Verifique se o painel está bem colocado, o estado do vidro e se nenhum comando está mecanicamente bloqueado.
- Verifique o ecrã e a resposta de todos os botões e comandos rotativos disponíveis, de acordo com o equipamento efetivamente instalado no veículo.
- Teste as alterações das definições do aquecimento, da ventilação e do ar condicionado em condições que permitam o seu funcionamento. Observe a resposta do sistema, não apenas a alteração dos valores apresentados no ecrã.
- Se for necessário realizar um breve teste de condução, opere os comandos em segurança, sem desviar a atenção da condução. Se houver falhas de funcionamento, volte a verificar as ligações e prossiga com o diagnóstico.
5) Erros de montagem mais comuns e como evitá-los
- Escolher apenas com base no aspeto: compare também o número de produto, os conectores e a configuração dos comandos.
- Puxar pelos cabos: desbloqueie primeiro o conector e manuseie apenas o corpo deste.
- Danificar o vidro ao pressionar o painel para o encaixar: aplique a força nas partes rígidas da caixa, não no ecrã.
- Cablagem entalada ou conector mal encaixado: antes da fixação final, verifique o percurso dos fios e se as patilhas estão encaixadas.
- Substituir sem identificar a causa da avaria: exclua primeiro um problema na alimentação elétrica, na cablagem ou noutras partes do sistema.
Motivos pelos quais a peça pode ficar danificada
Nos comandos do aquecimento e ar condicionado, podem ocorrer, em geral, as seguintes causas de danos. A documentação não indica a causa da fissura nesta peça específica.
- Impacto mecânico ou pressão sobre o ecrã podem danificar o vidro de proteção ou a caixa.
- Desmontagem descuidada pode levar à quebra dos suportes, a danos nos conectores ou a esforços excessivos no painel.
- Entrada de humidade ou de produtos de limpeza pode causar a oxidação dos contactos e avarias eletrónicas.
- Utilização prolongada pode desgastar os botões, os comandos rotativos e os respetivos contactos.
- Avarias na instalação elétrica ou manuseamento incorreto com a alimentação ligada podem danificar os componentes eletrónicos.
