Centralina Siemens SID 803A 9655534080 5WS40264D-T

Descrição

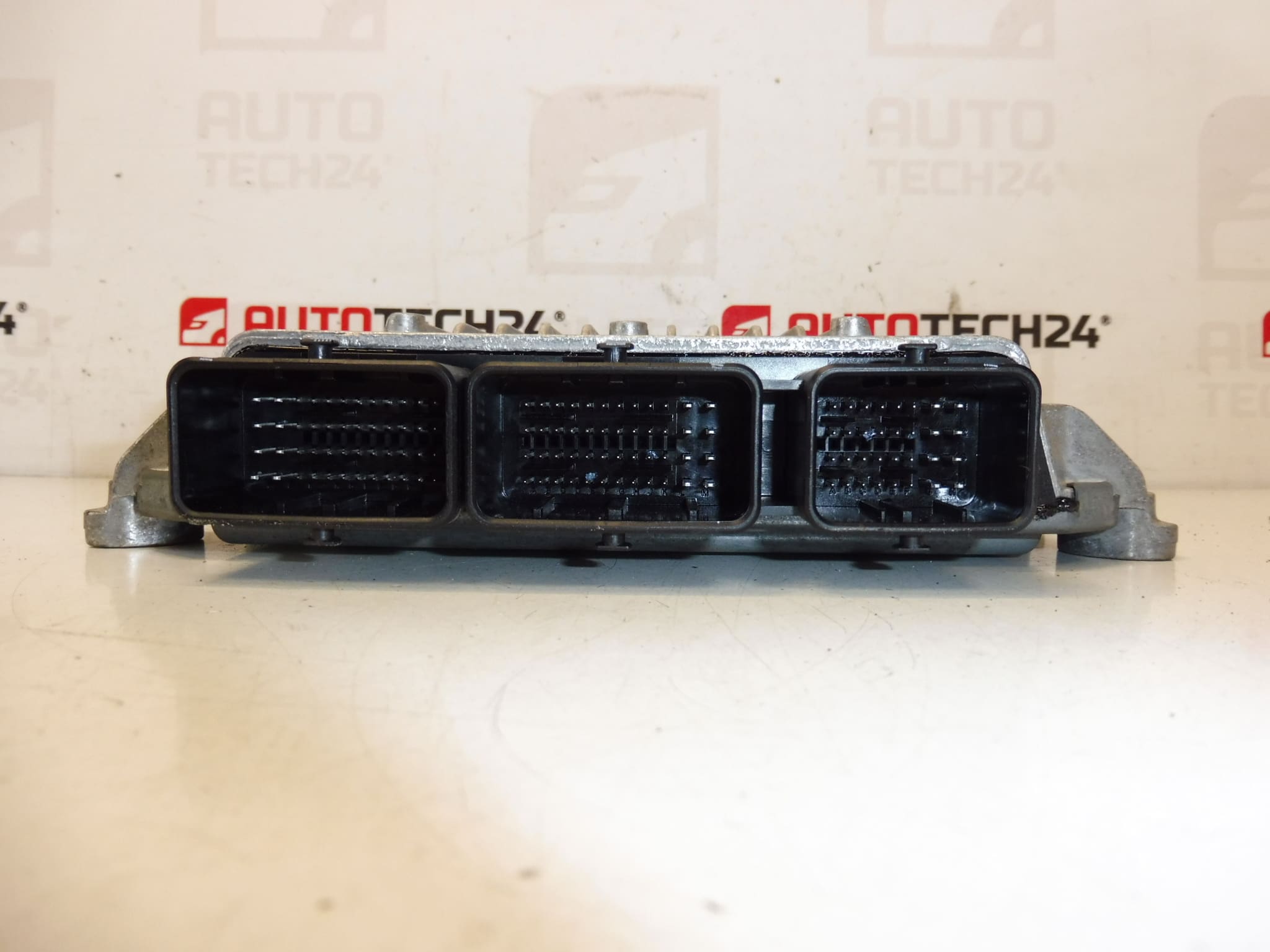

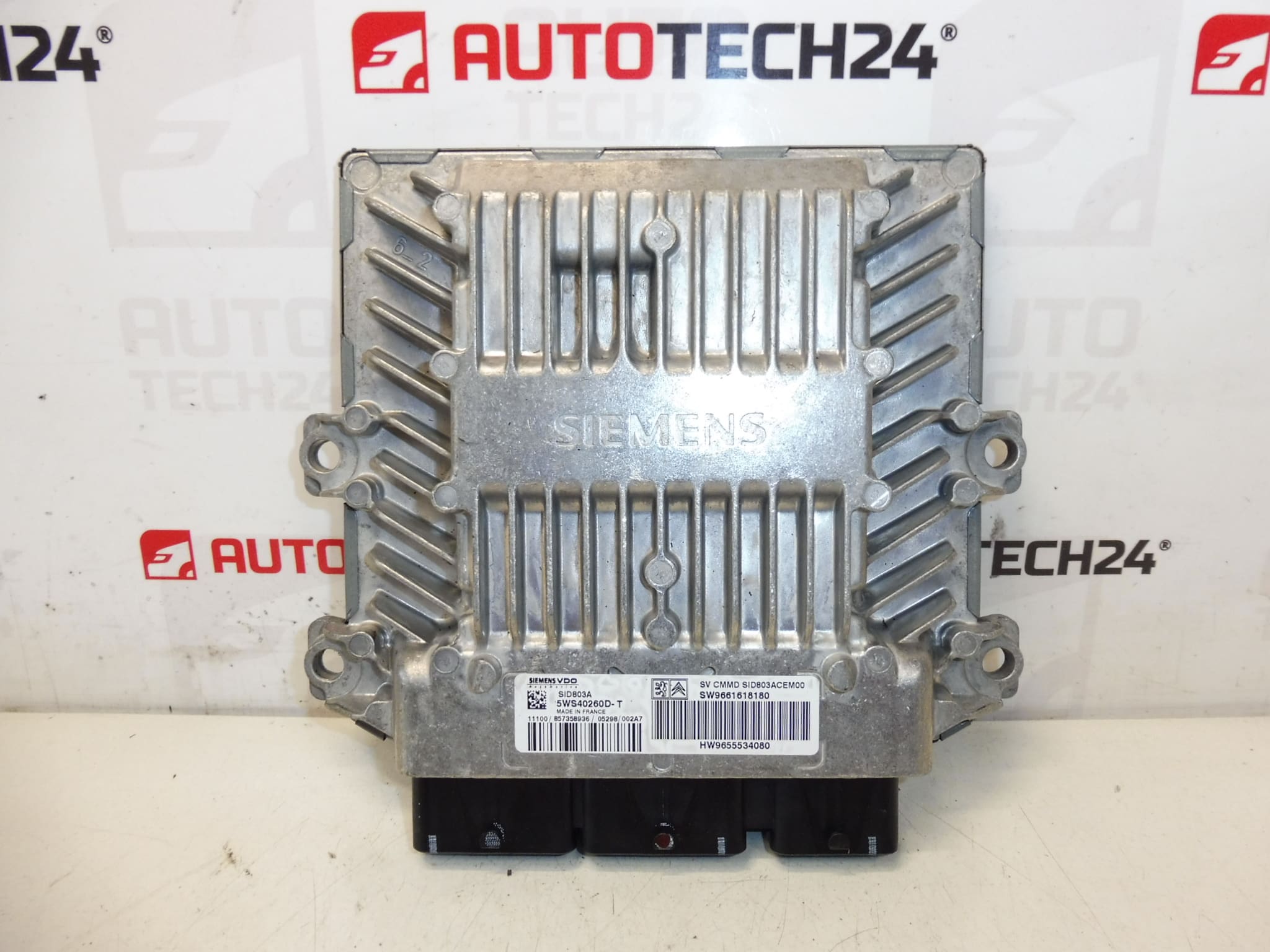

Unidade de controle SIEMENS para carros Citroen C5 2.0 HDI RHR

Descrição da peça

Esta unidade de controle de injeção ECU Siemens SID 803A é uma peça de carro original usada projetada para carros Citroën C5 2.0 HDI RHR de acordo com os documentos fornecidos. É um importante componente eletrônico do sistema de gerenciamento do motor que os clientes costumam procurar por um número de série específico.

A vantagem é a marcação claramente rastreável da unidade, graças à qual é fácil comparar a conformidade com a peça existente retirada do carro. Para mecânicos de automóveis e reparadores domésticos, é uma escolha prática ao substituir a ECU original após um defeito ou ao reparar a fiação e o controle de injeção.

• Fabricante da unidade: Siemens
• Tipo: SID 803A
• Uso conforme documentos: Citroën C5 2.0 HDI RHR
• Pesquisa: geralmente por OEM e códigos de produção

Informações técnicas

• Fabricante: Siemens
• Modelo: SID 803A
• Outros números: 9655534080, 9661618180, 5WS40264D-T, 1940YR, 1942YS, 1942X4, 1940X6, NFP

Códigos de produto

• Códigos de produto: 9655534080, 9661618180, 5WS40264D-T, 1940YR, 1942YS, 1942X4, 1940X6, NFP
• Modelos: Citroën C5

Recomendações de instalação

Por se tratar de uma unidade de controle de injeção, a montagem deve ser feita com cuidado, sem riscos desnecessários de danos aos conectores, alimentação ou dados armazenados na unidade. Abaixo segue um procedimento prático baseado na prática geral para este tipo de trabalho; as etapas exatas podem variar dependendo do modelo específico do carro.

1) Antes da montagem

• Verifique se as marcações nas unidades originais e novas correspondem, especialmente 9655534080 e 5WS40264D-T.
• Verifique o estado dos conectores, pinos e corpo da unidade. Eles não devem estar rachados, oxidados ou danificados mecanicamente.
• Compare o tipo de conectores, montagem e design geral com a peça antiga.
• Verifique se há sinais de entrada de água, superaquecimento ou manuseio inadequado na peça.

2) Ferramentas e materiais necessários

• Conjunto básico de ferramentas manuais
• Ferramentas adequadas para liberação segura de tampas e conectores
• Pano limpo para limpeza do ambiente e contatos
• Como alternativa, um meio de limpeza de contatos elétricos adequado para engenharia elétrica automotiva
• Equipamento de diagnóstico para posterior verificação de funcionamento

3) Procedimento de montagem passo a passo

1. Desligue a ignição e deixe o veículo parado.
2. Desconecte a bateria para evitar danos aos componentes eletrônicos.
3. Acesse o espaço da unidade de acordo com o design do carro e remova cuidadosamente todas as tampas.
4. Antes de desconectar a unidade antiga, verifique a condição da fiação e dos conectores ao seu redor.
5. Solte cuidadosamente os conectores sem forçar para evitar danificar as travas ou pinos.
6. Remova a unidade original do suporte ou suporte.
7. Compare a peça antiga e a nova por etiqueta, conectores e formato do corpo da unidade.
8. Instale a unidade usada no lugar da peça original e encaixe-a corretamente.
9. Conecte os conectores para que fiquem totalmente encaixados e seguros.
10. Conecte novamente a bateria.
11. Realize uma verificação básica de energia e comunicação da unidade usando diagnósticos.
12. Após a montagem, verifique se o sistema responde sem condições de erro e se o motor funciona de maneira padrão.
• 4) Verificações pós-montagem e test drive/verificação de função
  • Verifique se a unidade está se comunicando com o diagnóstico.
  • Verifique se os conectores estão presos firmemente e se não há tensão na fiação em nenhum lugar.
  • Fique atento a mensagens de aviso ou irregularidades no motor.
  • Após uma inicialização bem-sucedida, execute uma verificação de funcionamento em operação normal e, em seguida, verifique novamente o status do sistema com diagnósticos.

  5) Os erros de montagem mais comuns + como evitá-los

  • Troca de código de unidade – Sempre compare todos os números importantes da placa de identificação.
  • Montar sem desconectar a bateria – pode causar danos aos componentes eletrônicos ou comunicação instável.
  • Danos aos conectores – solte os conectores com cuidado e sem forçar com ferramentas inadequadas.
  • Verificação insuficiente após a montagem – sempre verifique a comunicação e o status operacional após a substituição.

  Montagem e Codificação – Importante
  – A unidade é usada e está “emparelhado” com o carro original (VIN/PIN/chaves).
  – Opções de comissionamento:
  1) Clonando dados da unidade antiga (EEPROM/Flash) – após a clonagem, a unidade é plug and play.
  2) Virginização e posterior inicialização/telecodificação via DiagBox (possivelmente online) + customização de chaves.
  – Recomendado para ser realizado por um especialista com equipamento de serviço PSA (DiagBox/Lexia/PP2000).
  – Sempre desconecte a bateria antes da desmontagem/montagem e siga o procedimento do fabricante para evitar danos à unidade.

  Razões pelas quais a peça está danificada

  • Flutuações de tensão no sistema elétrico ou problemas na fonte de alimentação
  • Umidade e gotejamento que podem danificar componentes eletrônicos e contatos
  • Oxidação de conectores e pinos, levando à má comunicação da unidade
  • Danos mecânicos durante desmontagem ou montagem descuidada
  • Defeito no cabeamento que pode causar mau funcionamento repetido, mesmo em uma peça funcional
  • Superaquecimento ou carga prolongada de componentes eletrônicos
