Descrição
BSC A01-00 Siemens VDO para veículos Citroën C4, C5 II, C8, Jumpy e Peugeot 307, 308, 407, 807, Expert
Descrição do Produto

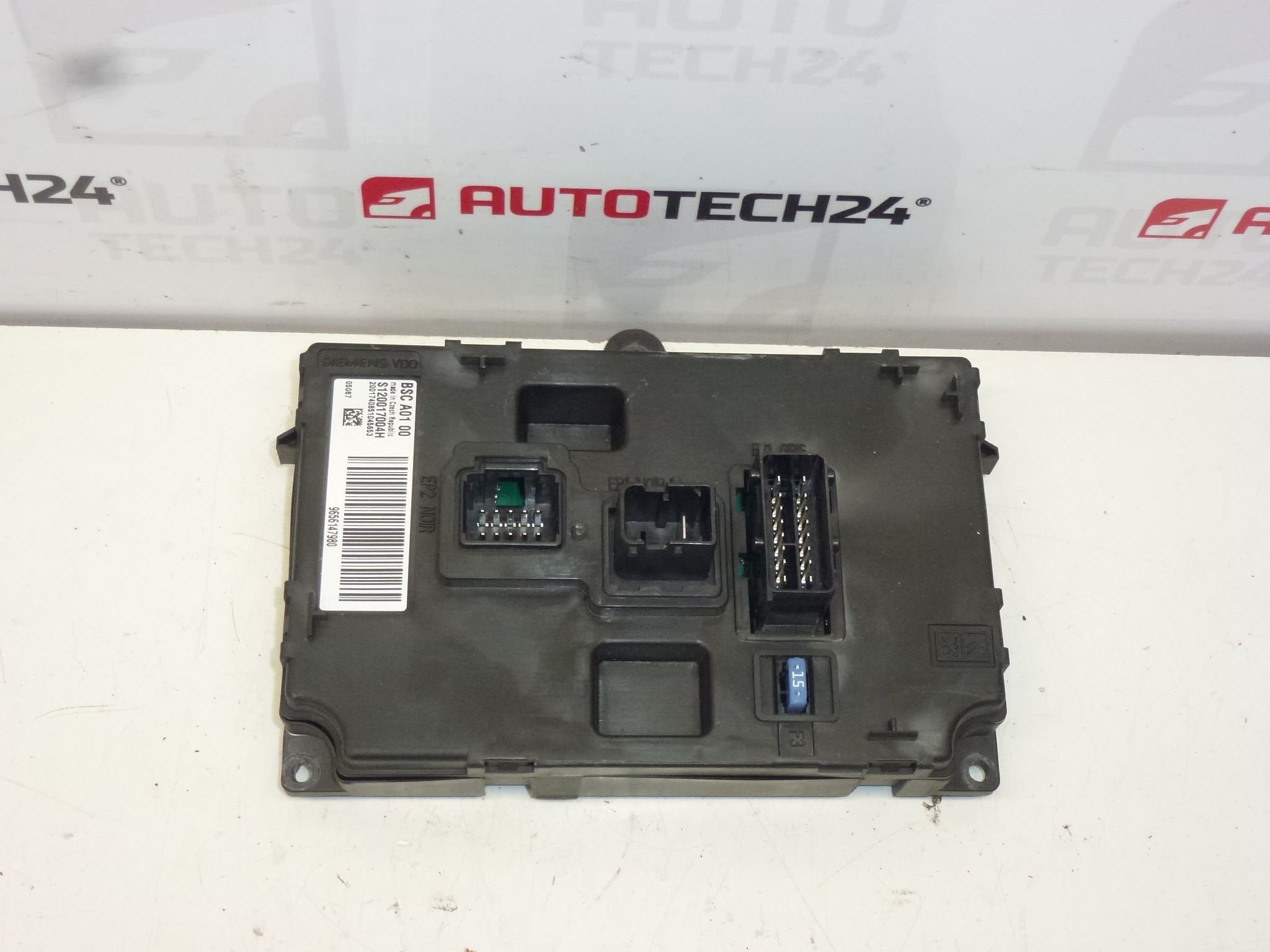

Unidade de controlo BSC A01-00 da Siemens VDO destinada a gerir funções elétricas de carroçaria em vários modelos do grupo Stellantis (Citroën e Peugeot). Esta unidade centraliza comandos de conforto e comunicações entre sensores, atuadores e módulos da viatura, sendo frequentemente procurada pelos números de referência do equipamento.
Função e Aplicação
O BSC (Body System Controller) controla funções de conforto e segurança: fecho centralizado, iluminação interior e exterior, limpa‑para‑brisas, sinalização e comunicação com outros módulos da viatura. É habitualmente aplicado em modelos Citroën C4, C5 II e C8, Jumpy II, e Peugeot 307, 308, 407, 807 e Expert II. Mecânicos e entusiastas procuram esta peça também por referência numérica para garantir compatibilidade com as centralinas já instaladas.
Informações Técnicas
- Fabricante: Siemens VDO
- Modelo: BSC A01-00 (Aplicações: Citroën C4, C5 II, C8, Jumpy II; Peugeot 307, 308, 407, 807, Expert II)

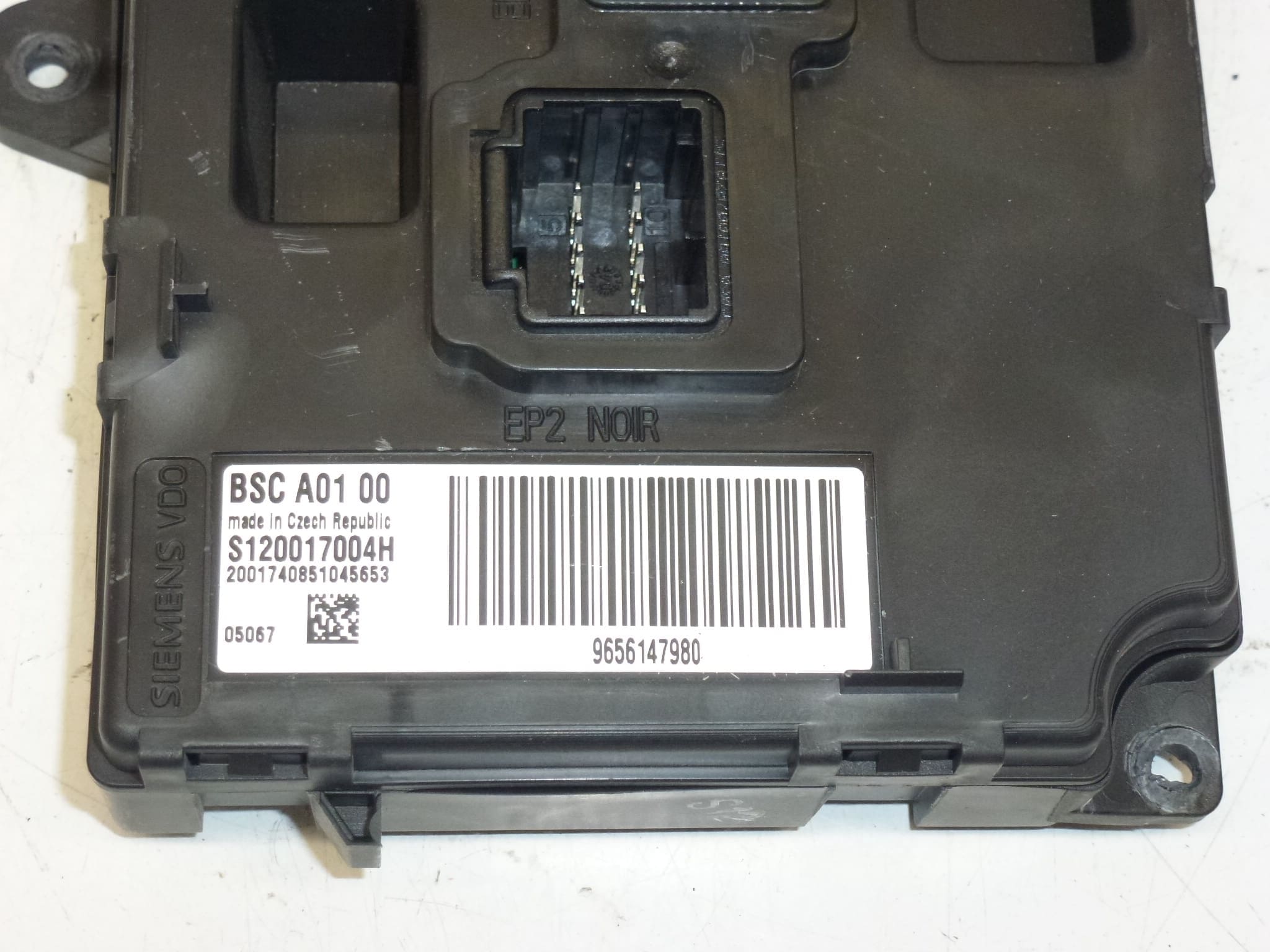

- Códigos do produto: 9656147980, 9688EL
- Outros números: S120017004H, S120017004I
Instalação e Substituição
A substituição da unidade BSC requer atenção e sequência correta de operações. Procedimento geral:
- Desconectar a bateria antes de qualquer intervenção para evitar curtos e perda de dados.
- Remover painéis interiores e tampas que dão acesso à centralina (localização varia consoante o modelo; frequentemente atrás do porta‑luvas ou na parte lateral do habitáculo).
- Desconectar cuidadosamente os conectores elétricos, observando travas e pinos; inspecionar cabos e fichas por corrosão ou sinais de sobreaquecimento.
- Substituir a unidade e reapertar suportes; reconectar os cabos na ordem correta.
- Após montagem, proceder à codificação/programação conforme procedimento específico do veículo (ver secção de Montagem e Codificação abaixo).
Montagem e Codificação – Importante
- A unidade pode estar usada e encontra‑se “emparelhada” com a viatura original (VIN/PIN/chaves).
- Opções de colocação em funcionamento:
- Clonagem de dados da unidade antiga (EEPROM/Flash) – após o clone a unidade fica plug and play.
- Virginização e posterior inicialização/codificação via DiagBox (ou online) + adaptação das chaves.
- Recomenda‑se que o procedimento seja realizado por um técnico com equipamento de serviço PSA (DiagBox/Lexia/PP2000).
- Antes da desmontagem/montagem, desligue sempre a bateria e siga os procedimentos do fabricante para evitar danos na unidade.
Por Que A Peça Costuma Avariar?
- Entrada de humidade e corrosão nos conectores ou na própria placa eletrónica.
- Sobretensões e picos elétricos (ex.: ligações incorretas da bateria, jump start sem proteções).
- Falhas em soldaduras ou componentes devido a vibração e envelhecimento térmico.
- Danos mecânicos durante intervenções anteriores ou cenários de infiltração de água.
Recomendações de Montagem
- Verificar sempre o estado das tomadas e fios antes de instalar a nova unidade; substituir fichas ou fusíveis danificados.
- Utilizar ferramentas e procedimentos anti‑estáticos ao manipular a centralina.
- Após instalação, validar todas as funções (fecho central, iluminação, limpa‑vidros, avisos no painel) e, se necessário, proceder à codificação com equipamento PSA.
- Registar e guardar os números de referência do módulo para futuras manutenções; muitos clientes procuram a peça pelo número 9656147980 ou pelas referências S120017004H/I.
Observações Finais
Peça indicada para profissionais e amadores com conhecimentos técnicos e ferramentas adequadas. A intervenção em unidades eletrónicas de carroçaria exige cuidado e, em muitos casos, programação especializada para restabelecer todas as funções do veículo.
