Descrição

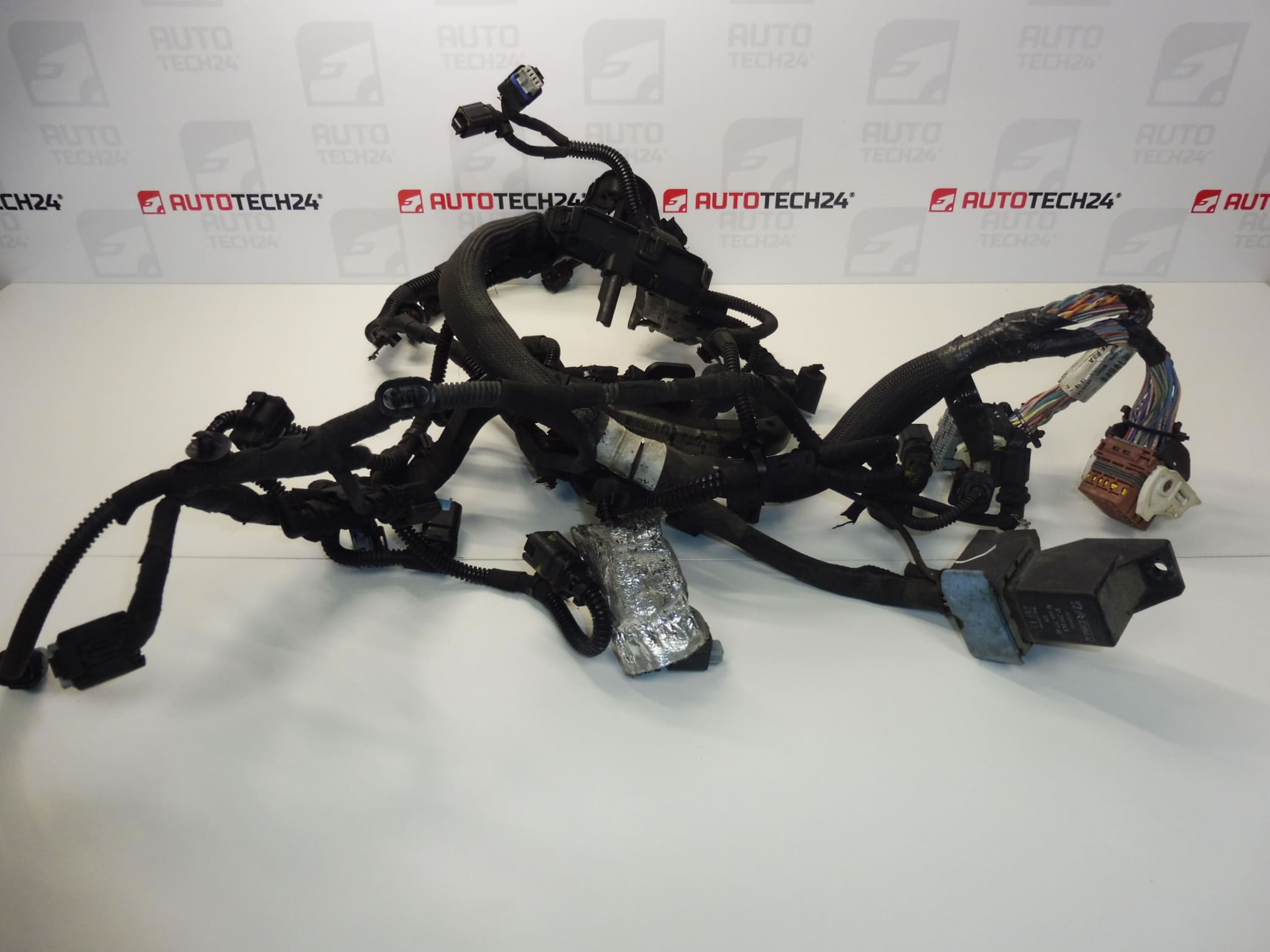

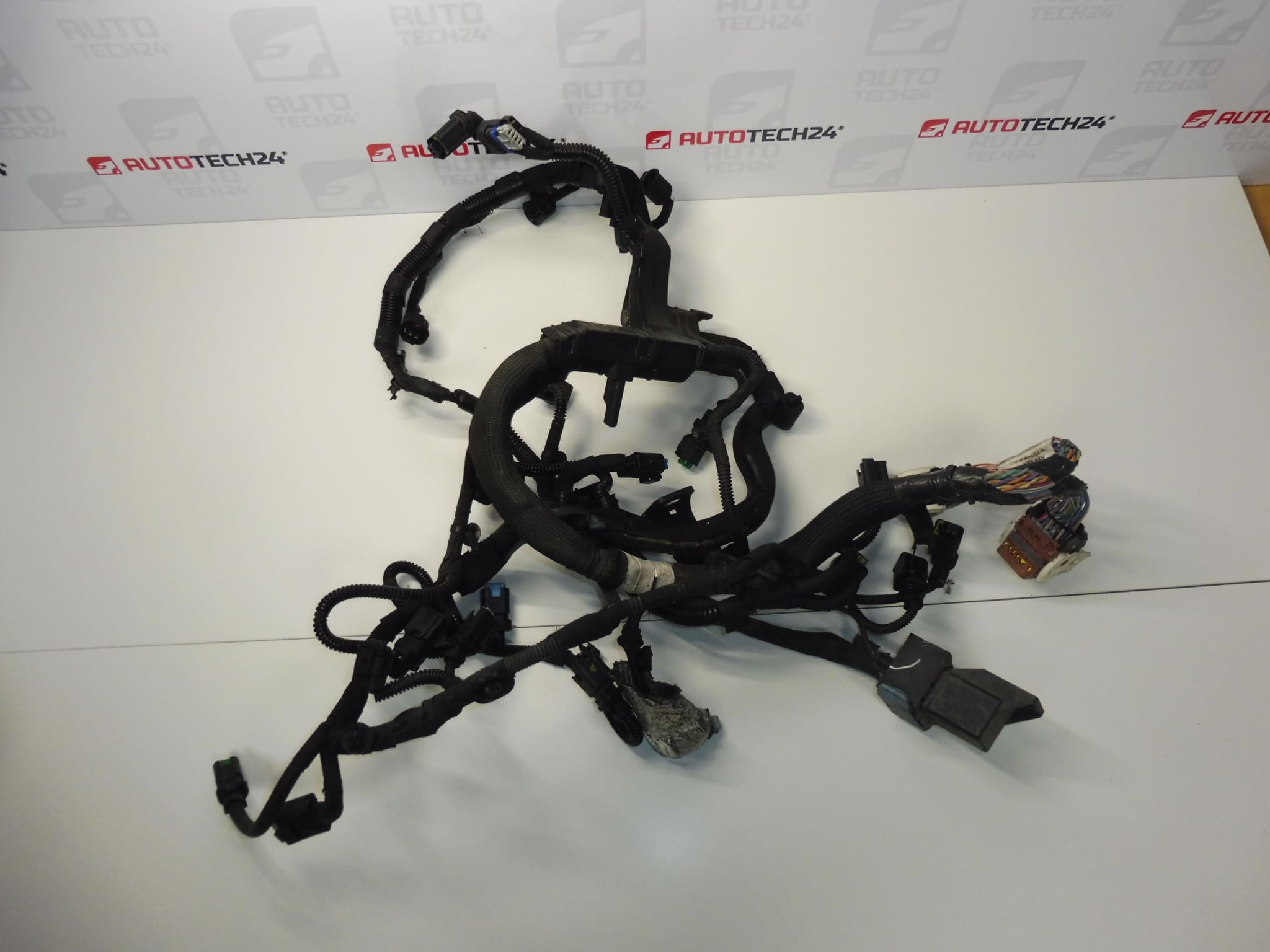

Chicote de motor completo para veículos CITROEN PEUGEOT 1.6 eHDI EURO 5
Descrição da peça
O chicote elétrico do motor usado para Citroën e Peugeot 1.6 eHDI EURO 5 é usado para a conexão elétrica dos componentes da instalação do motor e para a transmissão de sinais de potência e controle. É uma escolha adequada para reparar cabos danificados, quando apenas os reparos locais de fios ou conectores podem não representar uma solução confiável.
Ao escolher, concentre-se principalmente nas marcações 9673749980, 9678305680 e 6585J5 e na conformidade do design com o pacote original. Os modelos Citroën Berlingo B9, Citroen C4 II, Peugeot 308 e Peugeot Partner Tepee estão listados nos documentos. Contudo, o nome do modelo por si só não é suficiente para determinar a adequação para todas as suas variantes; a distribuição de ramais, conectores e o projeto específico da instalação elétrica também são importantes.
Informações técnicas
- Fabricante: não especificado; os documentos indicam o nome Stellantis CITROEN PEUGEOT.
- Modelo: Citroën Berlingo B9 | Citroën C4 II | Peugeot 308 | Peugeot Partner Tepee
- Tipo de peça: Chicote elétrico completo do motor
- Motorização conforme documentos: 1,6 eHDI
- Padrão de emissão de acordo com documentos: EURO 5
- Condição: peça usada
- Outros números: não especificado
Códigos de produto
Códigos de produto: 9673749980, 9678305680, 6585J5
Essas marcações servem para localizar a peça. Antes de substituir, compare o número do volume original e seu desenho físico; avaliar a correspondência ou possível substituição de um número diferente de acordo com o catálogo e documentação de serviço.
Recomendações de instalação
Em geral, o seguinte procedimento se aplica a este tipo de peça. O acesso exato ao chicote, a extensão da desmontagem dos componentes circundantes e o procedimento para desligar o sistema elétrico dependem do modelo específico e da marca do carro. Siga a documentação de serviço do fabricante.
1) Antes da montagem
- Primeiro descubra a causa da falha original. Se a fiação tiver sido danificada por superaquecimento, curto-circuito ou vazamento de fluido operacional, corrija a causa antes de instalar o chicote de reposição.
- Compare a designação, número e formato dos conectores, suas chavetas, comprimentos de ramificação, pontos de fixação e capas protetoras com a peça antiga.
- Inspecione o chicote usado: isolamento, contatos, travas do conector e conexões visíveis. Preste atenção aos sinais de penetração, corrosão, superaquecimento e intervenções não profissionais.
- Não conecte um pacote com isolamento não resolvido ou com danos de contato à energia.
2) Ferramentas e materiais necessários
Você normalmente usará ferramentas manuais básicas, ferramentas para soltar suavemente clipes e conectores, etiquetas de marcação, uma lanterna e um multímetro. Os diagnósticos que suportam o carro em questão podem ser adequados para verificação posterior. Escolha quaisquer agentes de limpeza e fixação de acordo com as instruções de serviço e o material de cabeamento utilizado.
3) Procedimento de montagem passo a passo
- Proteja o veículo contra movimento, desligue a ignição e deixe o motor esfriar.
- Siga o procedimento prescrito para colocar os componentes eletrônicos em repouso e desconectar a bateria com segurança, de acordo com o fabricante.
- Documente o chicote elétrico original com fotos e etiquete as conexões individuais para evitar confusão.
- De acordo com o procedimento de serviço, libere o acesso à fiação. Desmonte os componentes circundantes apenas na medida necessária.
- Desbloqueie os conectores gradualmente e desconecte-os pelo corpo, e não puxando pelos fios. Não use violência.
- Solte os grampos e quaisquer outras conexões do chicote. Remova a fiação original sem forçar as linhas circundantes.
- Coloque os dois pacotes lado a lado e compare novamente as ramificações, conectores e montagens. Caso haja diferenças, interrompa a montagem e verifique a execução conforme documentação.
- Conduza o pacote substituto ao longo da rota original. Manter proteção contra arestas vivas, superfícies quentes e peças móveis; os fios não devem ser esticados ou comprimidos.
- Conecte os conectores correspondentes e verifique se estão totalmente seguros. Restaure todas as montagens e conexões relevantes conforme a documentação.
- Devolva as peças desmontadas, faça uma inspeção visual final e conecte a bateria de acordo com o procedimento prescrito. Em seguida, verifique a funcionalidade da fiação.
-
4) Verificações pós-montagem e verificação de funcionamento
Verifique se não há nenhum conector solto e se a fiação não está friccionando ou tensionando. Depois de ligar a ignição, observe as luzes avisadoras e quaisquer mensagens. Se não houver defeitos visíveis, verifique a partida e o funcionamento do motor ou faça uma verificação de diagnóstico. Faça um pequeno test drive somente após uma inspeção no local bem-sucedida; em seguida, reexamine a ligação do pacote.
5) Os erros de montagem mais comuns e como evitá-los
- Trocar conectores: use fotos e rótulos, nunca force os conectores.
- Danos às travas e contatos: primeiro afrouxe os fusíveis e manuseie apenas o corpo do conector.
- Orientação incorreta do feixe: observar o percurso original, a fixação e a necessária liberdade dos ramos.
- Conectando a fonte de alimentação antes de terminar o trabalho: conecte a bateria somente após verificar todas as conexões.
- Isolamento envelhecido e quebradiço devido a mudanças repetidas de temperatura.
- Corrosão de fios devido a encaixe solto ou cabeamento incorreto.
- Umidade e corrosão dos contatos violam a proteção dos conectores.
- Efeito do vazamento de fluidos operacionais no isolamento e nas conexões do conector.
- Superaquecimento das conexões devido a mau contato ou falha elétrica.
- Danos mecânicos durante reparos, intervenções não profissionais ou danos causados por roedores.
Razões pelas quais a peça está danificada
Os chicotes elétricos do motor geralmente estão expostos ao calor, vibração e sujeira. As causas comuns de danos incluem:
